注水井桥式偏心测调系统

技术指标

● 仪器最大外径                           Φ40mm

● 仪器总长                                     188cm(不含电缆头)

● 仪器工作温度范围                    -17~+150℃

● 仪器工作压力                           ≤80MPa

● 仪器工作电压                           70~100VDC

● 仪器工作电流                               35~600mA

● 调节臂电机减速机输出转矩        >10 Nm

● 调节臂打开/收回时间                <3sec/单次

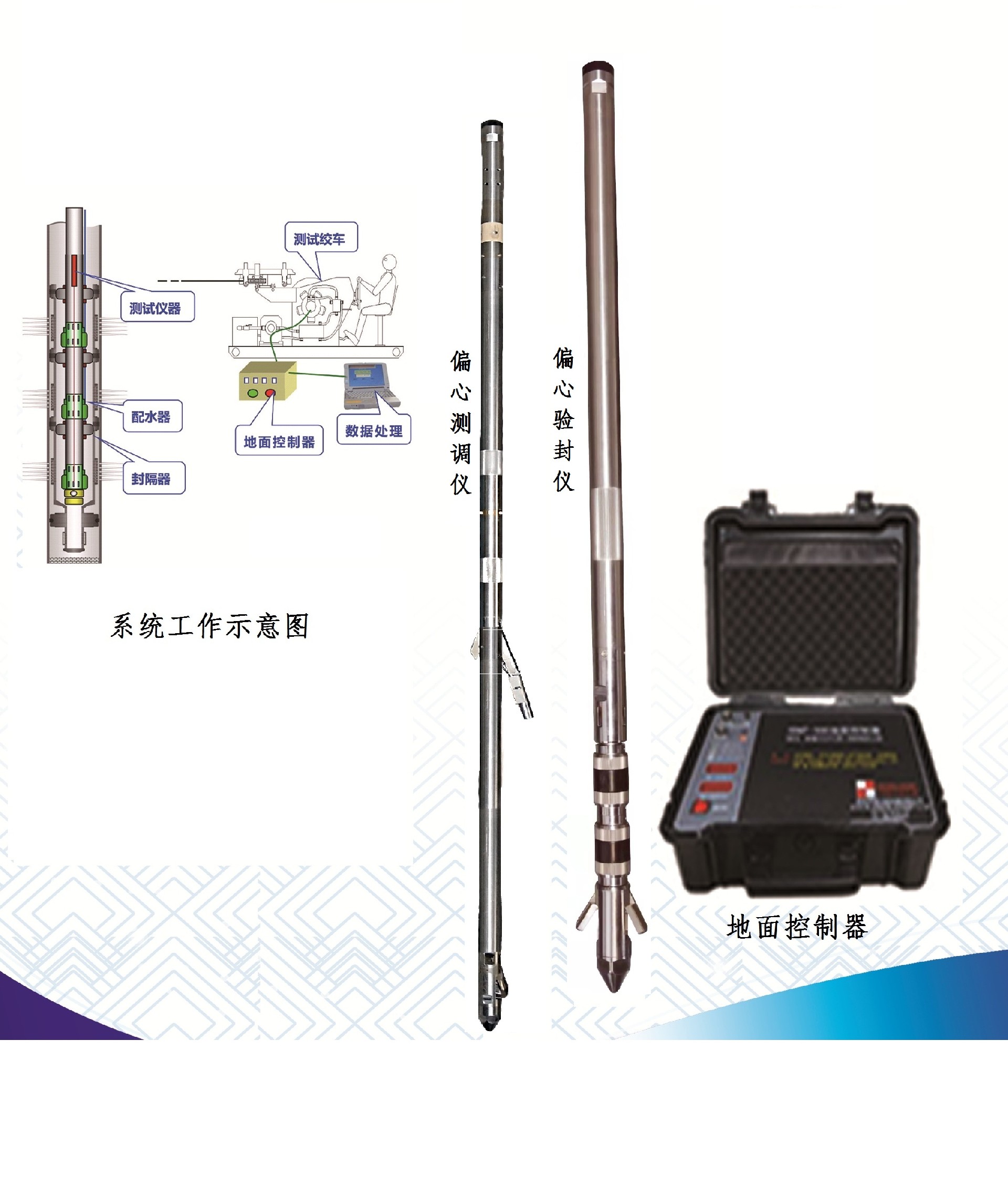

    PXCT-500偏心注水井测调系统四大部分组成：地面控制系统（同时适用于我公司同心注水井测调仪器）、地面辅助系统、PXCT-500偏心测调仪、同心配水器。测调仪主要应用于偏心井井下分层调配，采用单芯电缆结构，单电机控制模式。同时监测当前注水流量、压力、温度等参数。控制器连接PC，通过PC对井下仪进行控制并对其状态信息实时监测。

优点：

● 更短、更紧凑的井下仪部分，降低遇阻概率、大扭矩输出、楔型扶正、防挂防卡、流量测量更准确。

● 易拆卸的验封皮碗、易维护。

● 便携地面部分，无线传输，一次成型箱体 。

● 配水器采用模块化设计，防砂卡。
